V型濾池中長柄濾頭的應用
作者來源:gysxlc 發布時間： 2018/6/26 10:21:24 標簽：濾頭 長柄濾頭
導讀：目前,V型濾池中氣水反沖洗濾池中應用最普遍的配水,配氣系統是長柄濾頭.
1.濾水系統
(1)濾料采用石英砂，有效粒徑d10=0.95-1.50mm，不均勻系數K80為1.3-1.4，不超過1.6。濾料層厚度為1.0-1.3m.粒徑粗、濾速大時采用較厚的濾層。
(2)長柄濾頭配氣、配水系統需要根據濾頭形式和濾頭間距，綜合考慮是否設置較薄的承托層或不設承托層。承托層一般為粒徑1-2mm,厚100mm的粗砂。
3)過濾速度一般為8-15m/h,濾層上的水深一般大于1.2m,反沖洗時水位下降到排水槽頂，水深只有0.5m,

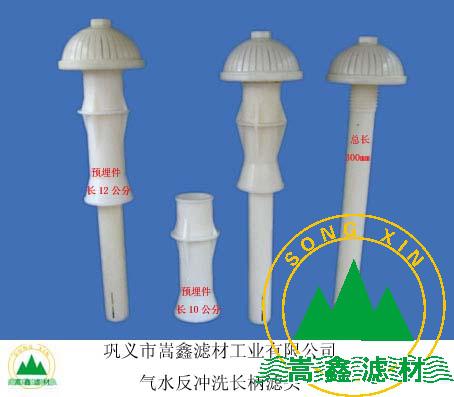

2.配水、配氣系統.目前，氣水反沖洗濾池中應用最普遍的配水、配氣系統是長柄濾頭。
(1)沖洗時空氣從濾柄上部進入，水從濾柄下部的縫隙和底部進入。
(2)長柄濾頭配氣、配水系統的濾帽縫隙總面積與濾池過濾面積之比一般為1.5%左右.
(3)長柄濾頭在濾板上均勻布置，每平方米布置50-60個。
(4)沖洗水通過長柄濾頭的水頭損失和空氣通過長柄濾頭的壓力損失可以按產品實測資料確定。沖洗水和氣同時通過長柄濾頭時的水頭損失可以按照實測資料確定，無資料時按設計計算公式計算。
(5)濾頭固定板下的氣水室高度為700-900mm,
(6)向氣水室配氣的配氣干管(渠)的進口流速為5m/s左右；配氣支管或孔口流速為10m/s左右；配水干管(渠)進口流速為1.5m/s左右；配水支管或孔口流速為1-1.5m/s,
3.濾頭反沖洗設備。
(1)沖洗水的供應設備可以用水泵或水箱供應。其流量根據反沖洗水量確定。
(2)沖洗空氣的供應可以用鼓風機供給，也可以采用空氣壓縮機和儲氣罐供給，鼓風機輸出的氣流量為單格濾池沖洗氣流量的1.05-1.1倍。
(3)排水槽內的水面應低于排水槽頂面0.05m。排水槽頂面一般應高出濾料層表面0.5m。
(4)表面掃洗濾頭配水孔口至排水槽邊緣的水平距離一般小于3.5m.最大不超過5m;表面掃洗配水孔低于排水槽頂面0.015m.
