可調式長柄濾頭是反沖洗濾頭工藝進步的體現
作者來源:gysxlc 發布時間： 2018/7/14 10:52:38 標簽：長柄濾頭 濾帽 可調式濾頭
導讀：可調試長柄濾頭,即用調節濾頭堰口高度來克服濾板的不平度,換句話說,即濾板可以不平,借安裝時調整濾桿高度,使堰口達到水平.
V型濾池是一種采用長柄濾頭進行反沖洗且自動化水平很高的現代化濾池.其工藝特點是:由于均粒濾料的納污能力較高，污物進人濾層較深，可以把濾層加厚仍能充分發揮深層濾料的作用。因此，可以延長過濾周期，提高濾速和提高濾后水質;采用長柄濾頭氣水反沖洗可以提高沖洗質量，保證濾料中不產生泥球，同時可以節約沖洗用水、節約能耗;由于沖洗時濾料不膨脹，濾料在沖洗中不會產生混層現象，從而保持濾料的均粒狀;由于濾料不膨脹，排水槽堰口距砂面的高度很小，為了在這很小的高度下仍能把反沖洗污水排凈，不留死水區，在排水堰口的對面設一“V”形槽，槽下布置一排水平小孔，利用濾前水在這里出流，造成一個水平流速，將反沖洗污水掃向堰口，這被稱為表面洗，"V”形槽成為這種濾池的特色，因此稱為“V”形濾池。
可調式濾頭一般是用ABS工程塑料通過模具壓制而成，每個濾頭從工程角度看可以說是完全一致的�？勺円蛩厥菫V頭的安裝高度，而這個高度是由濾板決定.因此，濾板的平整度和安裝高度的精度成為布?xì)饩獾闹饕蛩�。市售濾頭小孔直徑為2mm左右，長槽的槽寬亦為2mm左右。因此堰口高差對布?xì)獾木鶆蛐允置舾�，高�?mm，就比一個小孔面積大，如果小孔進氣量為沖洗用氣的2/3，那么高差2mm的二濾頭之間的進氣量差就將大于2/3，因此，濾頭的安裝要求較高，平整度最好在1mm以內，如濾頭安裝高度不平整，則嚴重地影響配氣不均勻。
做過工程的朋友都知道，這么大的濾池濾板施工精度要達到毫米級，無疑是十分困難的。要減輕施工的難度、提高布?xì)饩鶆虺潭�，有必要�?duì)現有濾頭作一些研究與改進。
第一種方法是將長槽的寬度縮小.以減小高差造成的過氣斷面積差，但是要加長槽的長度，使長摘槽孔面積不變。
第二種方法改長槽為多孔出氣形式，例如改為間隔l0mm一個孔，設立4-5個孔，這樣當?shù)桶甯卟钤?0mm內時，每個濾頭進氣孔數最多差1個不致大幅度變化。
以上二種方法都要加長濾桿，還需要用一系列實驗來確定它的效果，同時這二種方法均屬改善性質。

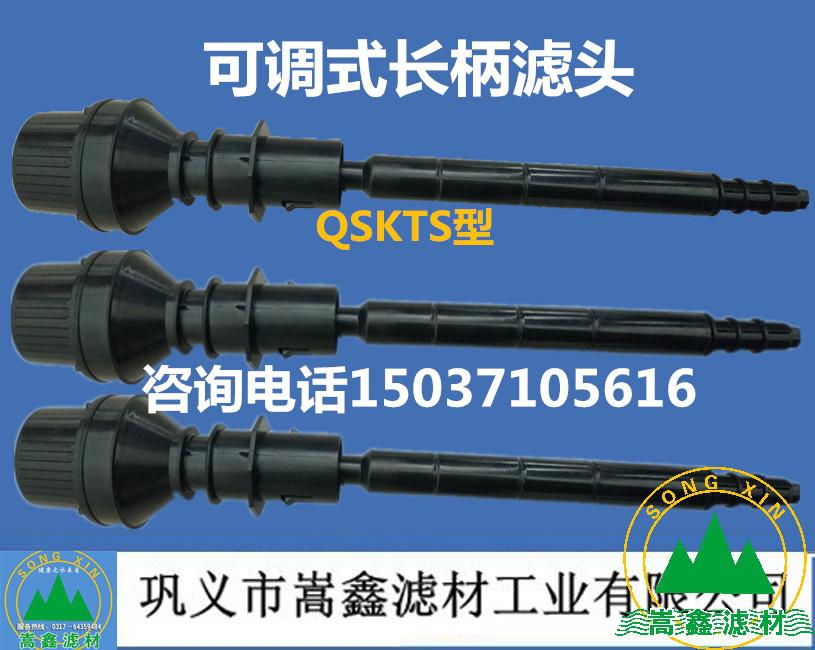

第三種方法是將濾頭改為可調試長柄濾頭，即用調節濾頭堰口高度來克服濾板的不平度，換句話說，即濾板可以不平，借安裝時調整濾桿高度，使堰口達到水平.這種可調濾頭已經試制成功并取得了專利。
可調式長柄濾頭的特點是水力條件不變，零件數還是4個，沒有增加，濾頭重量基本相同.因此加工費與材料消耗不變，因此除需另開模具外.濾頭成本不變.
施工中可以調平可調式長柄濾頭的濾桿頂面。即可保證堰口水平，再用濾帽底板緊固.最后蓋上濾帽即成。為了保證安裝質量.可以特制一個應力板手，在固定濾頭時使應力達到設定位，以便保證在使用過程中濾頭不因沖洗振動而松動.還可以設計一個專用測量濾頭排氣里的量具。在安裝完成后。(濾帽可以暫不蓋上)濾池中放水淹沒濾頭.再放壓縮空氣，用量具逐個測量濾頭頭出氣里，如果發現氣壓過大或過小的.可以反復調整濾桿高度.直到滿意為止.最后再擰上濾桿.
